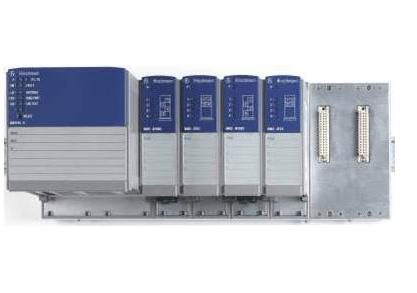

Power MICE ， 模塊化可網管功能的工業

以太網卡軌式三層交換機，具有增強版軟件的固

化配置，存儲轉發的交換模式，以太網（10Mbit/s）、

快速以太網（100Mbit/s）和千兆以太網（1000Mbit/s）

產品描述

端口類型和數量

通過可用介質模塊可達28個端口，4×1000 BASE-SX 帶SFP模塊或

4×10/100/1000 BASE-TX和24個快速以太網端口（100Mbit/s）（通過MB-2T）

其他接口

電源/信號觸點

V24接口

USB接口

2個4針插入式端子塊

1×RJ11口

1×連接自動配置適配器（ACA21-USB）

網絡規模-串聯數量

線形-/星形拓撲結構

環形結構（HIPER-Ring）

任意

多50臺（環網恢復時間<50 ms typ. 當LWL）

電壓要求

工作電源

24VDC時消耗電流

功耗Btu(IT)h

24V DC (-25% ~ +30%)

630mA (不包括介質模塊)

150 W (不包括介質模塊)

服務

管理

診斷

配置

安全

其他服務

預留

串口，web界面，SNMP v1/v2，HiVision，文件傳輸HTTP/TFTP

LEDs（電源，連接狀態，數據，100Mbit/s，自動協商，全雙工，錯誤，

冗余管理，環網端口，LED測試），信號觸點，系統日志，日志文件，RMON,端口鏡像，拓撲發現802.1AB（LLDP），

命令行接口(CLI)，TELNET，BootP，DHCP，DHCP Option 82， HiDiscovery， ACA自動配置適配器(ACA21-USB)

端口安全（基于MAC和IP），訪問控制（VLAN/IP）

基于802.1x的認證安全，SNMP V3（SSH，SSL）

QoS 8個隊列，端口優先級（IEEE802.1D/q），VLAN （IEEE802.1Q），

多播過濾（IGMP snooping/querier），廣播限制器，

流量控制IEEE802.3X， SNTP(簡單網絡時間協議),TOS(服務類別)，Diff-Serv（DSCP），TOS-Prio映射，基于VLAN的（IP，非IP通信）協議，流量整形

MSTP-802.1s

服務

路由

動態路由

靜態路由，VRRP路由冗余；三層ACL

HIVRRP 路由冗余< 500 ms

RIP V1/V2

冗余

冗余功能

HIPER-Ring（環形結構），RSTP IEEE 802.1D/w（快速生成樹），網絡冗余/環網耦合(主/備功能)，dual homing (主/備)， 冗余24V電源，

環境條件

工作溫度

儲藏/運輸溫度

相對濕度（無凝結）

平均無故障工作時間MTBF

00C - +600C

-250C - +700C

10% ~95%

24.2年；MIL-HDBK 217F；Gb 250C

機械結構

尺寸（W*H*D）

安裝

重量

保護等級

315 mm x 134 mm x 140 mm

DIN Rail

2.2 kg

IP 20

機械穩定性

IEC60068-2-27抗沖擊標準

IEC60068-2-6抗振動標準

15g，11 ms duration，18 shocks

1 mm，2Hz –13.2Hz，90min；0.7g，13.2Hz—100Hz

90 min；3.5mm，3Hz—9Hz，10 cycles，1

Octave/min；1 g，9Hz—150Hz，10 cycles,1 octave/min

EMC 防干擾特性

EN61000-4-抗靜電干擾ESD

EN61000-4-3電磁場

EN61000-4-4瞬時高壓

EN61000-4-5浪涌電壓

EN61000-4-6傳導抗擾度

6KV接觸放電、8KV空氣放電

10V/m(80-1000MHz)

2KV電源線，1KV數據線

電源線：2KV(線/地)，1KV(線/線)，1KV數據線

3V(10kHz-150MHz) ，10V(150kHz-80MHz)

EMC防輻射

FCC CFR47 Part 15

EN 55022

FCC CFR47 Part 15 Class A

EN55022 Class A

認證

工業控制設備安全

危險場所

Germanischer Lloyd

鐵路標準

cUL 508

cUL 1604 Class 1 Div 2

Germanischer LIoyd

cUL 60950(E168643)

EN 50121-4

配套設備和附件

配套設備

附件（另購）

設備，2×插入式端子塊，操作手冊

卡軌電源RPS 30， RPS 80 EEC或RPS 120 EEC，終端電纜，HiVision網絡管理軟件，自動配置適配器（ACA21-USB），19”安裝機架，ML-MS3/MM標簽，擴展底板MB-2T
